Diseño de silo metálico en Puerto de Barcelona

Desarrollado en: Barcelona (España)
Fecha: 2024

Nuestros servicios profesionales han consistido en el diseño de un silo metálico nuevo para el almacenamiento de cáscaras de soja incluyendo su cimentación para la empresa TECHNIP en Puerto de Barcelona.

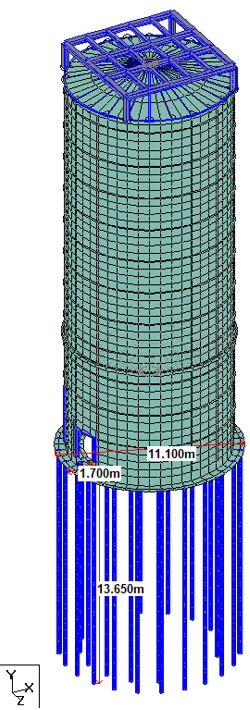

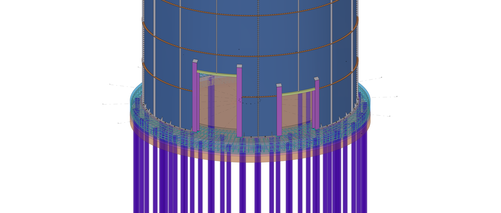

Incluye el diseño, cálculo y elaboración de modelo 3D y planos de arreglo del nuevo silo de diámetro 9.800 mm y altura total 25,00 m, su estructura o fuste de soporte y la cimentación micropilotada debido a cimentaciones anteriores que se deben salvar.

El nuevo silo tendrá un diámetro exterior de chapa de Ø9.800 mm y se soportará sobre un fuste inferior también de chapa desde el nivel del terreno. Tendrá un cono de extracción con un ángulo de 30º y el nivel de la transición cilindro-cono se situará en el nivel +7,100. El fuste cilíndrico donde se almacena el material tendrá una altura de 16,90 metros hasta el nivel +24,00 y sobre él apoyará una cubierta troncocónica de 1,00 metros de altura, por lo que la altura total del silo serán 25,00 metros.
